دائرة تشغيل او فصل اي جهاز الكتروني او لمبات الانارة بالمنزل عن طريق ريموت التلفاز او الرسيفر
بإستخدام هذه الدائرة يمكنك تشغيل و إطفاء جهاز كهربائي معين 220 فولت
عن بعد بإستخدام أي ريموت قد تكون ريموت التلفاز أو الرسيفر أو... الخ.
تتحمل الدائرة حمل بتيار 10 أمبير كحد أقصى. لتشغيل الجهاز الكهربائي كل ما
عليك توجيه الريموت بإتجاه الجهاز و كبس أي زر في الريموت و لإطفائه كبس
أي زر مرة أخرى

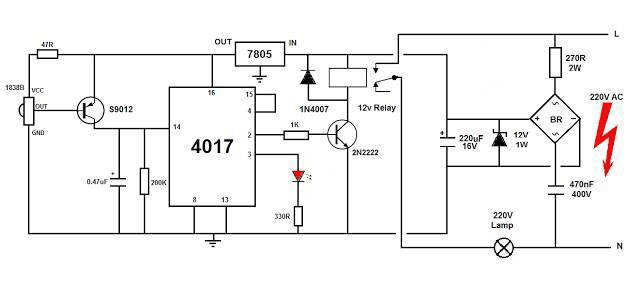

الدائرة لها 3 أجزاء:
الدائرة لها 3 أجزاء:
1-جزء لإستلام إشعة تحت الحمراء يشمل مركب 1838B و مقاومة 47 أوهم لحمايته
من تيار المرتفع, ترانزيستور S9012 لإعطاء نبضة موجبة لرجل 14 من الآي سي و
مكثف 0.47 مايكرو لتأخير ما بين كل نبضة
2-آي سي 4017 يستلم النبضة
من مجمع الترانزيستور S9012 و يشغل المرحل عن طريق ترانزيستور 2N2222
لتشغيل الجهاز الكهربائي , و في حالة إطفاء المرحل يقوم بتشغيل المصباح
الأحمر (LED)
3-مصدر الجهد يحول جهد 220 فولت الى 12 فولت لتشغيل
المرحل, يتكون من مكثف 470 نانوفاراد و مقاومة 270 أوهم لتخفيض التيار ثم
قنطرة توحيد لتحويل جهد متردد الى مستمر و ثم الى دايود الزينر لتثبيت
الجهد عند 12 فولت و تنعيمه بواسطة مكثف 220 مايكروفاراد
تتكون الدائرة من:
آي سي 4017
آي سي 7805
ترانزيستور S9012
ترانزيستور 2N2222
مركب إستلام إشعة تحت الحمراء 1838B
قنطرة توحيد 1 أمبير
دايود زينر 12 فولت 1 واط
دايود 1N4007
مرحل(ريلة) 12 فولت
مصباح LED أحمر
مكثف 470 نانوفاراد 400 فولت
مكثف 220 مايكروفاد 16 فولت
مكثف 0.47 مايكروفاراد
مقاومة 270 أوهم 2 واط
مقاومة 1 كيلو أوهم
مقاومة 200 ميلو أوهم
مقاومة 47 أوهم
مقاومة 330 أوهم
ملاحظة :
تعمل الدائرة بجهد 220 فولت لذا يجب التعامل معها بحذر
لمشاهدة فديو تشغيل الدائرة علي الرابط
